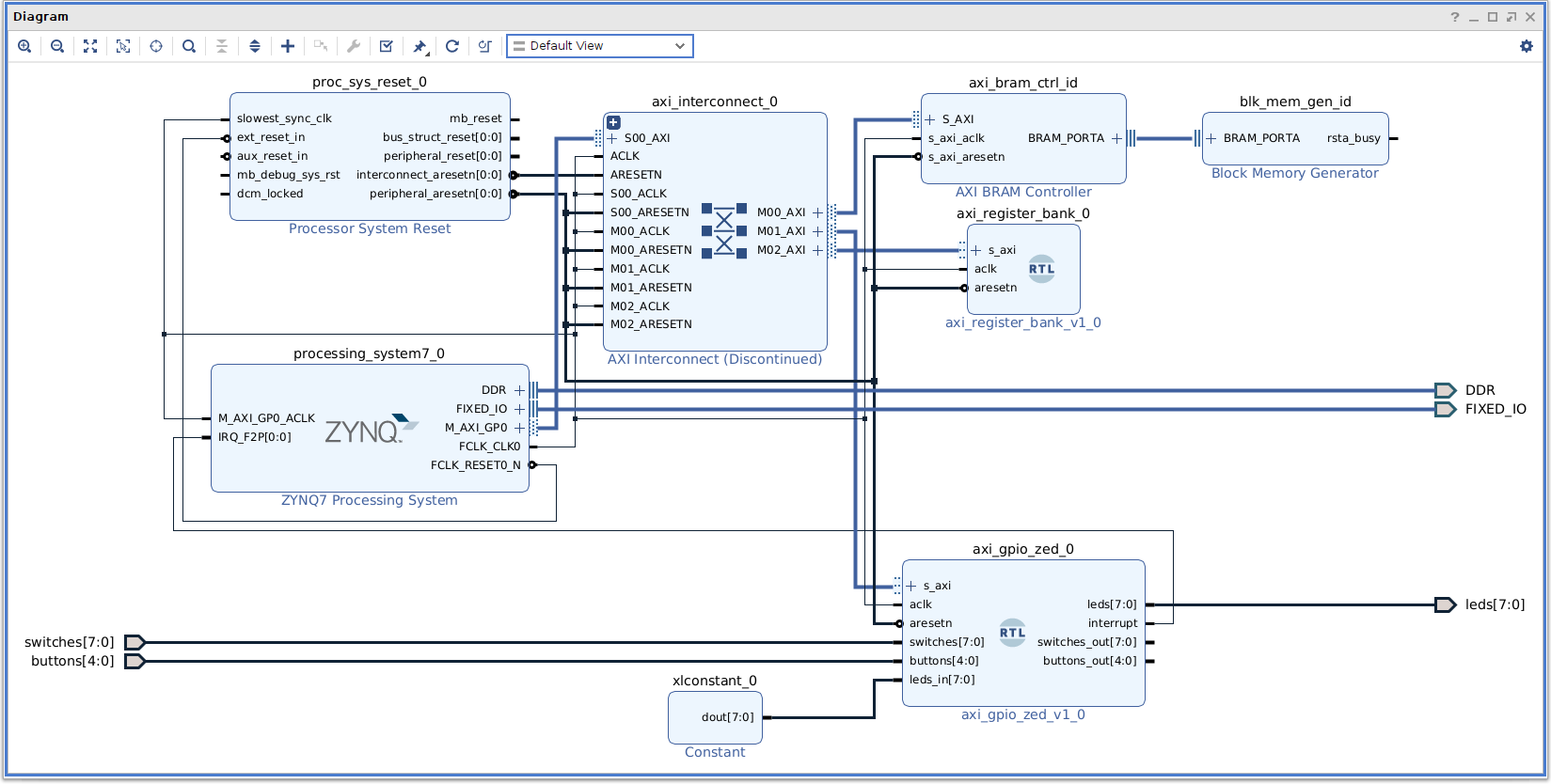

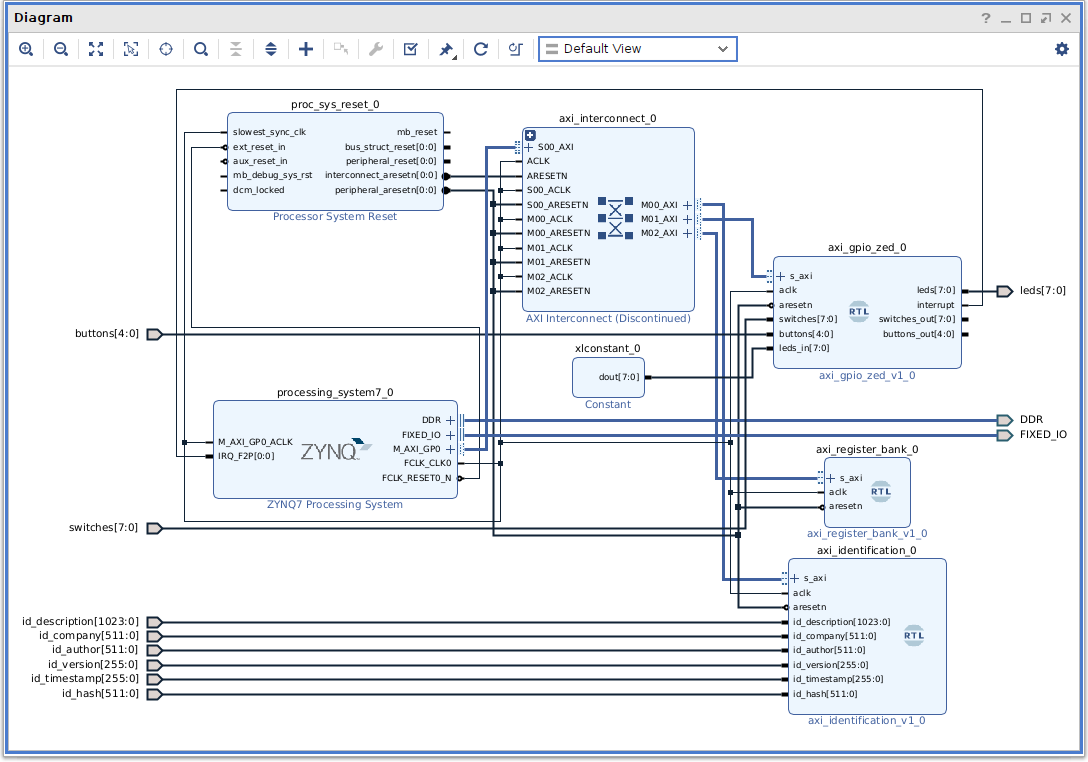

Edit the top-level wrapper for the block design to remove the identification fields.
//
// File .......... zedboard_bram_id.sv
// Author ........ Steve Haywood
// Website ....... http://www.spacewire.co.uk
// Project ....... Zedboard Block RAM Identification (SpaceWire UK Tutorial)
// Date .......... 28 Jan 2026
// Version ....... 1.0
// Description ...
// Top level wrapper for the system block design.
//
timeunit 1ns;
timeprecision 1ps;
module zedboard_bram_id
(
// LEDs
output [ 7:0] leds, // O:LEDs
// DIP Switches
input [ 7:0] switches, // I:DIP Switches
// Push Buttons
input [ 4:0] buttons, // I:Push Buttons
// System
inout [14:0] DDR_addr, // B:Address
inout [ 2:0] DDR_ba, // B:Bank Address
inout DDR_cas_n, // B:Column Address Select
inout DDR_ck_n, // B:Clock (Neg)
inout DDR_ck_p, // B:Clock (Pos)
inout DDR_cke, // B:Clock Enable
inout DDR_cs_n, // B:Chip Select
inout [ 3:0] DDR_dm, // B:Data Mask
inout [31:0] DDR_dq, // B:Data Input/Output
inout [ 3:0] DDR_dqs_n, // B:Data Strobe (Neg)
inout [ 3:0] DDR_dqs_p, // B:Data Strobe (Pos)
inout DDR_odt, // B:Output Dynamic Termination
inout DDR_ras_n, // B:Row Address Select
inout DDR_reset_n, // B:Reset
inout DDR_we_n, // B:Write Enable
inout FIXED_IO_ddr_vrn, // B:Termination Voltage
inout FIXED_IO_ddr_vrp, // B:Termination Voltage
inout [53:0] FIXED_IO_mio, // B:Peripheral Input/Output
inout FIXED_IO_ps_clk, // B:System Reference Clock
inout FIXED_IO_ps_porb, // B:Power On Reset
inout FIXED_IO_ps_srstb // B:External System Reset
);
// Top-Level Block Design
system system_i
(
// LEDs
.leds ( leds ), // O:LEDs
// DIP Switches
.switches ( switches ), // I:DIP Switches
// Push Buttons
.buttons ( buttons ), // I:Push Buttons
// System
.DDR_addr ( DDR_addr ), // B:Address
.DDR_ba ( DDR_ba ), // B:Bank Address
.DDR_cas_n ( DDR_cas_n ), // B:Column Address Select
.DDR_ck_n ( DDR_ck_n ), // B:Clock (Neg)
.DDR_ck_p ( DDR_ck_p ), // B:Clock (Pos)
.DDR_cke ( DDR_cke ), // B:Clock Enable
.DDR_cs_n ( DDR_cs_n ), // B:Chip Select
.DDR_dm ( DDR_dm ), // B:Data Mask
.DDR_dq ( DDR_dq ), // B:Data Input/Output
.DDR_dqs_n ( DDR_dqs_n ), // B:Data Strobe (Neg)
.DDR_dqs_p ( DDR_dqs_p ), // B:Data Strobe (Pos)
.DDR_odt ( DDR_odt ), // B:Output Dynamic Termination
.DDR_ras_n ( DDR_ras_n ), // B:Row Address Select
.DDR_reset_n ( DDR_reset_n ), // B:Reset
.DDR_we_n ( DDR_we_n ), // B:Write Enable
.FIXED_IO_ddr_vrn ( FIXED_IO_ddr_vrn ), // B:Termination Voltage
.FIXED_IO_ddr_vrp ( FIXED_IO_ddr_vrp ), // B:Termination Voltage
.FIXED_IO_mio ( FIXED_IO_mio ), // B:Peripheral Input/Output
.FIXED_IO_ps_clk ( FIXED_IO_ps_clk ), // B:System Reference Clock
.FIXED_IO_ps_porb ( FIXED_IO_ps_porb ), // B:Power On Reset
.FIXED_IO_ps_srstb ( FIXED_IO_ps_srstb ) // B:External System Reset
);
endmodule
